工作原理/working principle-----------------------------------------------------------◆◆
|

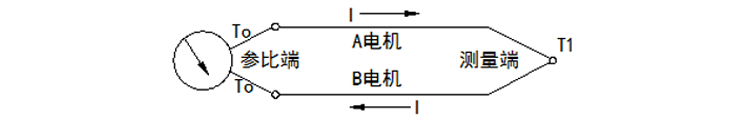

兩種不同成分的導體兩端經焊接、形成回路,直接測溫端叫測量端,接線端子叫參比端。當測量端和參比端存在溫差時,就會在回路中產生熱電流,接上顯示儀表,儀表上就指示出熱電偶所產生的熱電勢的對應溫度值。 |
|
產品特點/Product features-----------------------------------------------------------◆◆
|
1.高溫型溫度傳感器,常用于鍋爐、干燒爐、烤箱等的溫度測量。 |
2.機械強度、耐壓性能好,適用于鍋爐等高溫場合使用。 |
3.可用于干燒等高溫介質的測量,性能穩定測量精確。 |
4.全國統一設計產品,連接尺寸通用,互換性好。采用裝配式結構,零件分解性好,維修方便。 |
|
產品結構/Product structure----------------------------------------------------------◆◆
|
從熱電偶的測溫原理可知,構成最基本的熱電偶除了兩根熱電極材料外,還必須在熱電極的兩端按照要求制作成測量端和參比端,俗稱“熱端”和 “冷端”,這就是所謂的“兩端”。 |
|
根據熱電偶的不同用途,熱端有絕緣型、多支分絕緣型、接殼型、露頭型四種形式,冷端有密封和非密封兩種形式。 |
|
熱電偶一般由五部分構成,兩根熱電極(或叫偶絲)是構成熱電偶的核心部分(******部分測溫元件), 其它部分都是圍繞它展開;為了保證回路中熱電勢不損失以準確傳遞被測溫度信號,必須用絕緣材料使兩熱電極除兩端點之外的其余部分之間,及其與外界之間有可靠的絕緣(第二部分絕緣材料);為了保護絕緣材料和偶絲,延長熱電偶的使用壽命,一般還設計有保護套管(第三部分保護管);為了安裝接線使用方便,同時適應各種使用場合,一般還設計有第四部分接線裝置和第五部分安裝固定裝置。這些就是所謂的“五部”。 |
|
根據不同用途,能夠測溫的最基本的熱電偶(即熱電偶芯),沒有保護管和安裝固定裝置。 |
|

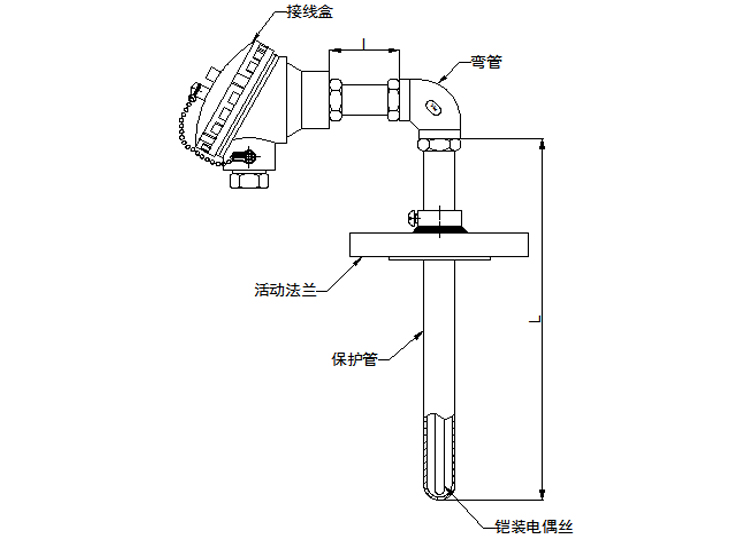

裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構,并配以各種安裝固定裝置組成。 |
|
技術指標/Technical indicators--------------------------------------------------------◆◆
|
★測溫范圍和允許誤差 |
熱電偶類別 |
代號 |
分度號 |
測量范圍℃ |
允許偏差△t℃ |
鉑銠30-鉑銠6 |
WRR |
B |
600~1700 |
±1.5℃或±0.25%t |
鉑銠10-鉑 |
WRP |
S |
0~1600 |
±1.5℃或±0.25%t |
鎳鉻-鎳硅 |
WRN |
K |
0~1200 |
±2.5℃或±0.75%t |
鎳鉻-銅鎳 |
WRE |
E |
0~800 |
±2.5℃或±0.75%t |
銅-銅鎳 |
WRC |
T |
-40~350 |
±1℃或±0.75%t |
鐵-銅鎳 |
WRF |
J |
0~800 |
±2.5℃或±0.75%t |
鎳鉻硅-鎳硅 |
WRM |
N |
0~1200 |
±2.5℃或±0.75%t |
|
注:“t”為感溫元件的實測溫度。 |
|
★穩定性 |
穩定性指熱電偶隨著使用時間的延長其熱電特性的變化程度,是反映熱電偶使用壽命的重要指標,是一項破壞性試驗要求,只在產品型式試驗時才做。具體規定為:在熱電偶的長期使用的上限溫度維持250小時后,熱電勢的變化量不超過測量精度全部偏差量的50%。如N型Ⅱ級精度的穩定性要求指標為:在1200℃維持250小時后,該熱電偶試驗前后熱電勢的變化量應小于9℃(1200×0.75%)。 |
性能 / 分度號 |
允許偏差 |
穩定性 |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅰ |
Ⅱ |
K |
±1.5或0.4%t |
±2.5或0.75%t |
±2.5或1.5%t(-200~-40) |
在長期使用的上限溫度維持250h后變化量≤0.4%t |
在長期使用的上限溫度維持250h后變化量≤0.75%t |
N |
E |
J |
T |
±0.5或0.4%t |
±1.0或0.75%t |
±1.0或1.5%t |
|
|
S |
±1或±(1+(t-110)×0.3%) |
±1.5或0.25%t |
無 |
|
|
B |
無 |
±0.25%t |
±4或0.5%t |
|
|
|
|
★熱響應時間 |
在溫度出現階躍變化時,熱電偶的輸出變化至相當于該變化的5%,所需要的時間稱為熱響應時間,用T0.5表示。 |
|
★熱電偶公稱壓力 |
一般是指在工作溫度下保護管所能承受的靜態外壓而不破裂。實際上,容許工作壓力不僅與保護管材料、直徑、壁厚有關。還與其結構形式、安裝方法、置入深度以及被測介質的流速和種類等有關。 |
|
★熱電偶最小置入深度 |
應不小于其保護管外徑的8-10倍(特殊產品例外)。 |
|
★熱電偶絕緣電阻(常溫) |
常溫絕緣電阻的試驗電壓為直流500V±50V,測量常溫絕緣電阻的大氣條件為溫度15-35℃,響對濕度45%,大氣壓力86-106kPa。 |
a、對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ.m。 即:Rr.L≥100Ω.m L≥1m |
式中:Rr-熱電偶的常溫絕緣電阻值, M Ω |
|
L-熱電偶的長度, m。 |
|
b、對于長度等于或不足1米的熱電偶,它的常溫絕緣電阻值應不小于100M Ω。 |
|
★上限溫度絕緣電阻 |
熱電偶的上限溫度絕緣電阻應不小于下表規定: |
上限溫度tm℃ |
試驗溫度t℃ |
電阻值MΩ |
100≤tm<300 |
t=tm |
10 |
300≤tm<500 |
t=tm |
2 |
500≤tm<850 |
t=tm |
0.5 |
850≤tm<1000 |
t=tm |
0.08 |
1000≤tm<1300 |
t=tm |
0.02 |
tm>1300 |
t=1300 |
0.02 |
|
測溫元件選型說明/Selection of temperature measuring element---------------------◆◆
|
類別 |
標記 |
分度號 |
材質 |
測溫范圍℃ |
性能特點 |
新 |
舊 |
優點 |
缺點 |
熱電偶 |
K |
N |
K |
鎳鉻-鎳硅 |
-40~1200 |
熱電勢線性好,穩定性好,抗氧化性好,是使用最廣泛的測溫元件 |
不適用于還原氣氛,受時效變化和短程有序結構變化影響 |
N |
M |
N |
鎳鉻硅-鎳硅 |
-40~1250 |
具備K型熱電偶全部?jī)?yōu)點,短程有序結構變化影響小 |
不適用還原性氣氛,受時效變化影響 |
E |
E |
E |
鎳鉻-康銅 |
-40~900 |
在現有熱電偶中,熱電勢率最高,靈敏度高,兩級非磁性 |
不適用于還原性氣氛,熱導率低,具有微滯后現象 |
J |
F |
J |
鐵-康銅 |
-40~750 |
可用于還原性氣氛,熱電勢較K高 |
鐵易生銹,熱電特性漂移大 |
T |
C |
T |
銅-康銅 |
-40~350 |
可用于還原性氣氛,熱電勢線性好,低溫特性好。穩定性好 |
使用溫度低,正極銅易氧化,熱傳導誤差大 |
S |
P |
S |
鉑銠10-鉑 |
0~1600 |
適用于氧化性氣氛,在真空中可短時使用。精度高、穩定性好不受時效變化影響,抗氧化、耐化學腐蝕,可作標準熱電偶 |
不適用于還原性氣氛(尤其是H2、金屬蒸氣)和真空環境,價格高,靈敏度低,熱電動勢的線性不好 |
B |
R |
B |
鉑銠30-鉑銠6 |
600~1700 |
適用于1000℃以上,熱電勢較小,可不用補償導線,抗氧化耐化學腐蝕 |
不能用于600℃以下,靈敏度低,熱電勢的線性不好 |
|
產品選型/product selection-----------------------------------------------------------◆◆
|
|

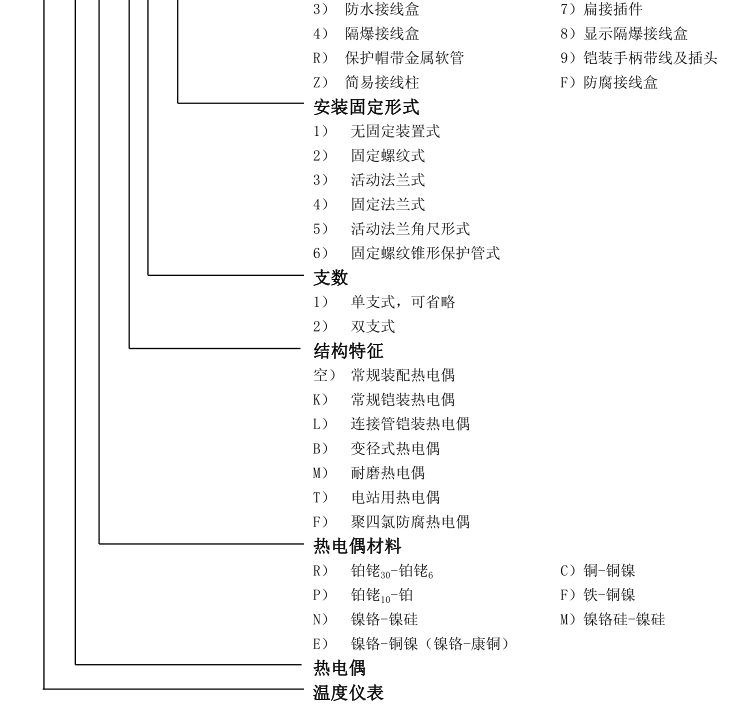

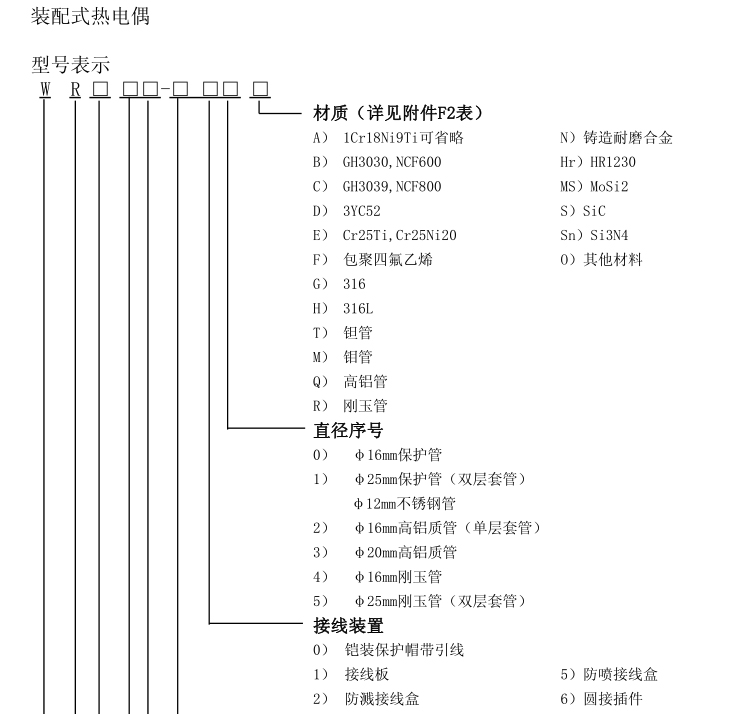

型號規格/type specification-----------------------------------------------------------◆◆
|
熱電偶類別 |
產品型號 |
分度號 |
測溫范圍℃ |
保護管材料 |
單支鎳鉻-鎳硅 |
WRN-530 |
K |
0-800 0-1000 |
1Cr18Ni9Ti 1Cr25Ni20 |
雙支鎳鉻-鎳硅 |
WRN2-530 |
單支鎳鉻-銅鎳 |
WRE-530 |
E |
0-600 |
1Cr18Ni9Ti |
雙支鎳鉻-銅鎳 |
WRE2-530 |
單支銅-銅鎳 |
WRC-530 |
T |
-40-350 |
1Cr18Ni9Ti |
雙支銅-銅鎳 |
WRC2-530 |
單支鐵-銅鎳 |
WRF-530 |
J |
0-600 |
1Cr18Ni9Ti |
雙支鐵-銅鎳 |
WRF2-530 |
單支鎳鉻硅-鎳硅 |
WRM-530 |
N |
0-800 0-1000 |
1Cr18Ni9Ti 1Cr25Ni20 |
雙支鎳鉻硅-鎳硅 |
WRM2-530 |
|

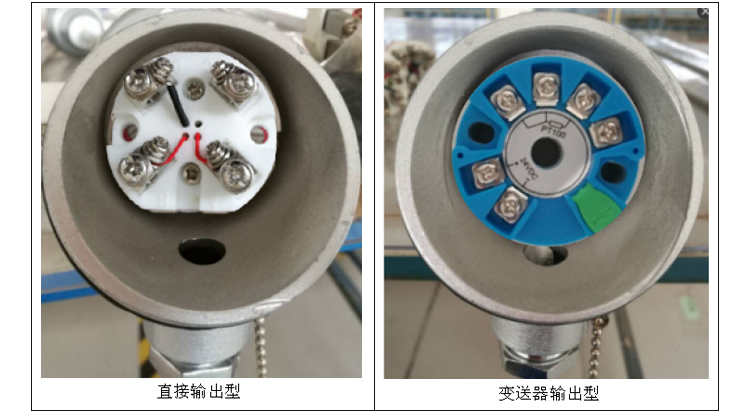

信號類型/Signal type------------------------------------------------------------------◆◆
|
根據傳輸距離、二次儀表需求,可以確定產品的信號輸出類型 |
|

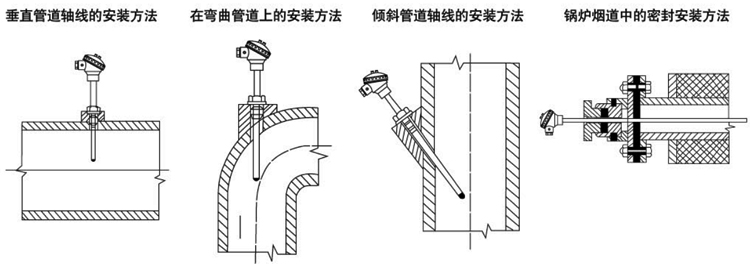

安裝方式/Installation requirements--------------------------------------------------◆◆
|
|
|
|
