工作原理/working principle-----------------------------------------------------------◆◆ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

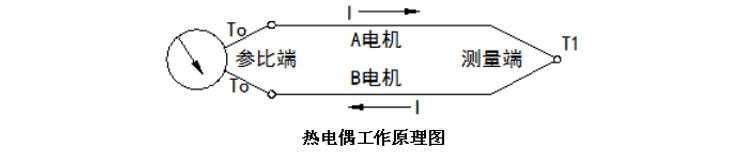

兩種不同成分的導體兩端經焊接、形成回路,直接測溫端叫測量端,接線端子叫參比端。當測量端和參比端存在溫差時,就會在回路中產生熱電流,接上顯示儀表,儀表上就指示出熱電偶所產生的熱電勢的對應溫度值。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
產品特點/Product features-----------------------------------------------------------◆◆ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
產品結構/Product structure----------------------------------------------------------◆◆ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
從熱電偶的測溫原理可知,構成最基本的熱電偶除了兩根熱電極材料外,還必須在熱電極的兩端按照要求制作成測量端和參比端,俗稱“熱端”和 “冷端”,這就是所謂的“兩端”。 根據熱電偶的不同用途,熱端有絕緣型、多支分絕緣型、接殼型、露頭型四種形式,冷端有密封和非密封兩種形式。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
熱電偶一般由五部分構成,兩根熱電極(或叫偶絲)是構成熱電偶的核心部分(******部分測溫元件), 其它部分都是圍繞它展開;為了保證回路中熱電勢不損失以準確傳遞被測溫度信號,必須用絕緣材料使兩熱電極除兩端點之外的其余部分之間,及其與外界之間有可靠的絕緣(第二部分絕緣材料);為了保護絕緣材料和偶絲,延長熱電偶的使用壽命,一般還設計有保護套管(第三部分保護管);為了安裝接線使用方便,同時適應各種使用場合,一般還設計有第四部分接線裝置和第五部分安裝固定裝置。這些就是所謂的“五部”。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

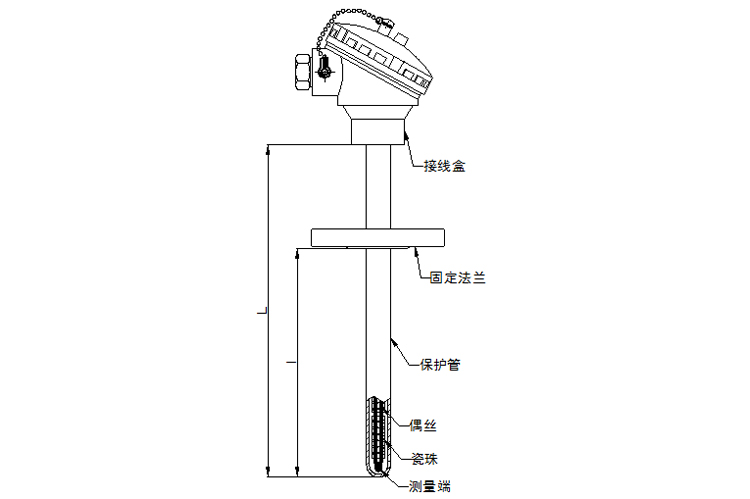

根據不同用途,能夠測溫的最基本的熱電偶(即熱電偶芯),沒有保護管和安裝固定裝置。 裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構,并配以各種安裝固定裝置組成。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
技術指標/Technical indicators--------------------------------------------------------◆◆ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
★測溫范圍和允許誤差 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注:“t”為感溫元件的實測溫度。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
★穩定性 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
穩定性指熱電偶隨著使用時間的延長其熱電特性的變化程度,是反映熱電偶使用壽命的重要指標,是一項破壞性試驗要求,只在產品型式試驗時才做。具體規定為:在熱電偶的長期使用的上限溫度維持250小時后,熱電勢的變化量不超過測量精度全部偏差量的50%。如N型Ⅱ級精度的穩定性要求指標為:在1200℃維持250小時后,該熱電偶試驗前后熱電勢的變化量應小于9℃(1200×0.75%)。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
★熱響應時間 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
在溫度出現階躍變化時,熱電偶的輸出變化至相當于該變化的5%,所需要的時間稱為熱響應時間,用T0.5表示。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
★熱電偶公稱壓力 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
一般是指在工作溫度下保護管所能承受的靜態外壓而不破裂。實際上,容許工作壓力不僅與保護管材料、直徑、壁厚有關。還與其結構形式、安裝方法、置入深度以及被測介質的流速和種類等有關。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
★熱電偶最小置入深度 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
應不小于其保護管外徑的8-10倍(特殊產品例外)。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
★熱電偶絕緣電阻(常溫) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
常溫絕緣電阻的試驗電壓為直流500V±50V,測量常溫絕緣電阻的大氣條件為溫度15-35℃,響對濕度45%,大氣壓力86-106kPa。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
b、對于長度等于或不足1米的熱電偶,它的常溫絕緣電阻值應不小于100M Ω。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
★上限溫度絕緣電阻 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
熱電偶的上限溫度絕緣電阻應不小于下表規定: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
測溫元件選型說明/Selection of temperature measuring element---------------------◆◆ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
產品選型/product selection-----------------------------------------------------------◆◆ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

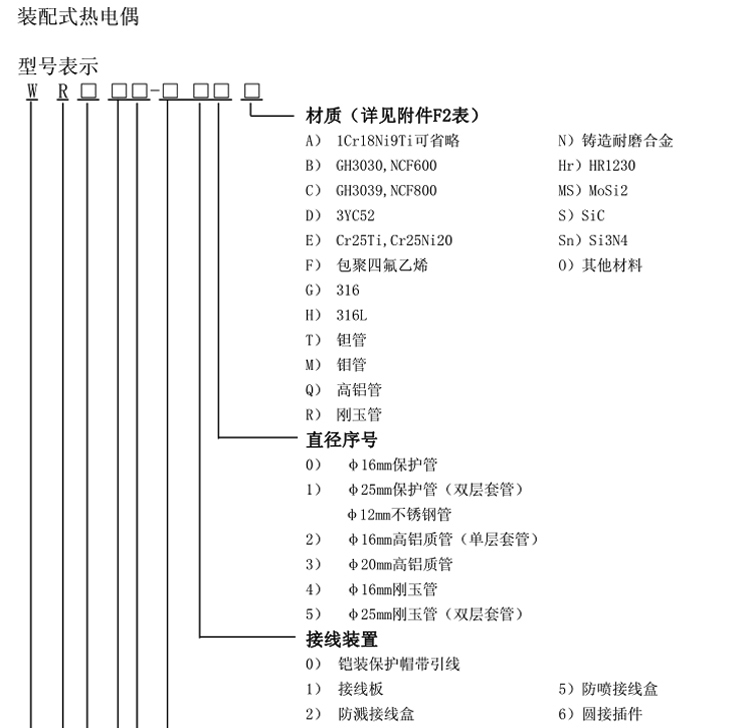

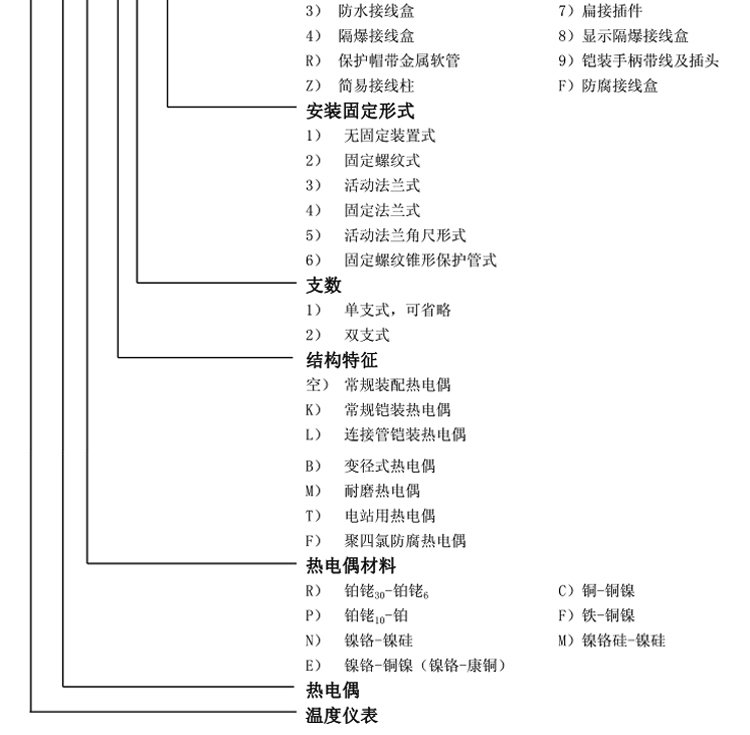

型號規格/type specification-----------------------------------------------------------◆◆ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
信號類型/Signal type------------------------------------------------------------------◆◆ |

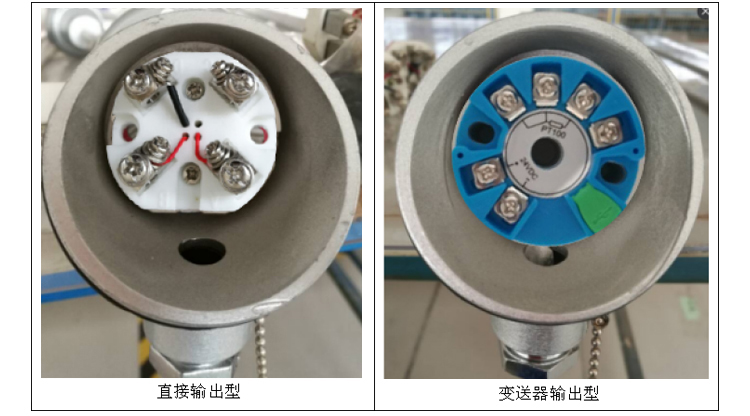

||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
根據傳輸距離、二次儀表需求,可以確定產品的信號輸出類型 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

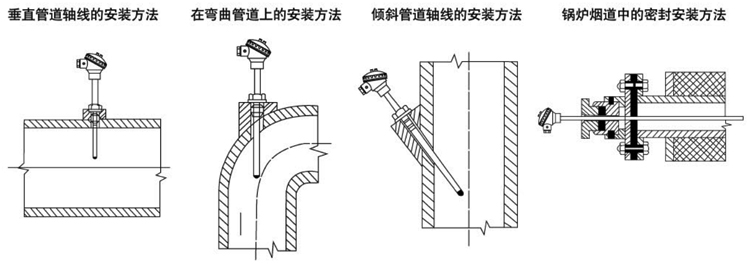

安裝方式/Installation requirements--------------------------------------------------◆◆ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
