噴嘴流量計
發布時間:2021-03-19瀏覽次數:0
|
噴嘴的測量是依據流體力學的節流原理。當充滿管道的流體流經管道內的噴嘴時,流束將在噴嘴處形成局部收縮,從而使流速加快,靜壓力降低。于是在噴嘴前后便產生了壓力降或叫壓差。介質流動的流量愈大,在噴嘴前后產生的壓差也就愈大。根據壓差的平方根與流量成正比的關系,利用差壓儀表測量壓差來確定流體流量。
|
|
|
|
1.標準噴嘴鍛件;
2.標準噴嘴芯;
3.高壓取壓管;
4.低壓取壓管
|
|
|

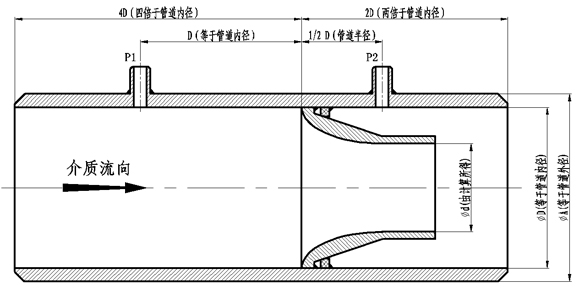

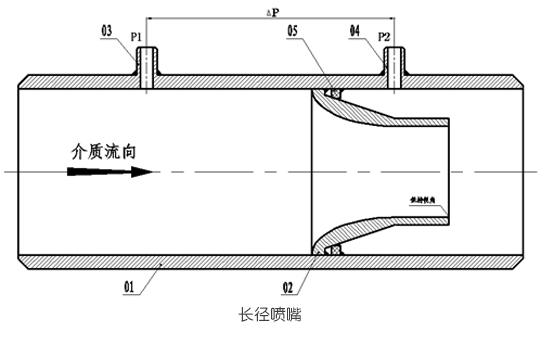

1.導管;
2.長徑噴嘴芯;
3.高壓取壓管;
4.低壓取壓管;
5.擋圈
|
|
|
●噴嘴流量計節流裝置結構易于復制,簡單、牢固,性能穩定可靠,使用期限長。
●噴嘴比孔板的壓力損失小,要求直管段長度也短。
●噴嘴計算采用國際標準與加工,按JJG640-94進行檢定,無需實流校驗。
●精度高、重復性好、流出系數穩定。
●圓弧形結構設計可測量各種液體、氣體、蒸汽以及各種臟污介質。
●可耐高溫高壓、耐沖擊。
|
|
●標準噴嘴(ISA1932噴嘴)
適用介質;適合高溫高壓蒸汽和水、也可用于各種氣體、液體;
公稱口徑:DN50—DN500 (DN>500亦可設計、生產);
工作壓力:≦42MPa;
工作溫度:-50℃ — 650℃;
取壓方式:角接取壓;
噴嘴安裝方式:管道式、夾持式、焊接式;
執行標準:IS05167;GB/T2624;
精確度:符合標準±1.0 %;
材質:法蘭或夾持件:按介質溫度可選碳鋼、合金鋼;不銹鋼等;
噴嘴:不銹鋼304;316等。
●長徑噴嘴
適用介質;特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體;
公稱口徑:DN50—DN500;
工作壓力:≦42MPa;
工作溫度:-50℃ - 650℃;
取壓方式:徑距(D-D/2)取壓;
噴嘴件安裝方式:配帶并焊接上、下游管段再按徑距(D-D/2)設置取壓孔;
執行標準:IS05167; GB/T2624;
精確度:符合標準±2.0 %;
材質:上、下游管段按介質溫度可選碳鋼、合金鋼;不銹鋼等;
噴 嘴:不銹鋼304; 316等。
|
●標準噴嘴
(ISA1932噴嘴)
|
|
口徑 |
L |
¢B |
DN50-DN150 |
200mm |
根據客戶提供的管道尺寸、耐壓等級要求制定。 |
DN200-DN250 |
220mm |
DN300-DN350 |
240mm |
DN400-DN450 |
260mm |
DN500 |
300mm |
|
|
|
●長徑噴嘴
|
|
|
|
型號 |
說明 |
HLGP |
節流裝置(噴嘴流量計) |
|
代號 |
結構形式 |
|
I |
標準噴嘴 |
|
L |
長徑噴嘴 |
|
代號 |
公稱壓力(MPa) |
|
2.0 |
2.0 |
|
5.0 |
5.0 |
|
11 |
11 |
|
26 |
26 |
|
42 |
42 |
|
代號 |
口徑 |
|
50-500 |
DN50-DN500 |
|
代號 |
介質 |
|
1 |
液體 |
|
2 |
氣體 |
|
3 |
蒸汽 |
|
代號 |
補償形式 |
|
N |
不帶溫度、壓力補償 |
|
P |
帶壓力補償輸出 |
|
T |
帶溫度補償輸出 |
|
代號 |
變送器差壓量程范圍 |
|
0 |
微差壓量程 |
|
1 |
低差壓量程 |
|
2 |
中差壓量程 |
|
3 |
高差壓量程 |
|
代號 |
變送器差壓量程范圍 |
|
0 |
微差壓量程 |
|
1 |
低差壓量程 |
|
2 |
中差壓量程 |
|
3 |
高差壓量程 |
|
代號 |
是否帶現場顯示 |
|
W |
節流裝置傳感器 |
|
L |
智能節流裝置(流量計) |
|
|
(1)管道尺寸:外徑×壁厚;
(2)測量介質名稱,介質密度〔kg/m3〕;
(3)設定的******流量:即流量計的量程上限值〔kg/h或m3/h〕;
(4)工藝的最小流量:〔kg/h或m3/h〕;
(5)工作壓力:(Mpa);
(6)工作溫度:(°C);
(7)如配我公司智能流量積算儀請?zhí)峁簤毫ψ兓秶驂毫ψ兯推餍吞?、量程;溫度變化范圍,或溫度變送器型號、量程?/p>
|
|
1、盡可能避免測量管內變成負壓;
2、避免附近有大電機、大變壓器等,以免引起噴嘴場干擾;
3、選擇震動小的場所,特別對一體型儀表;
4、易于實現傳感器單獨接地的場所;
5、盡可能避免受陽光直照;
6、盡可能避開周圍環境有高濃度腐蝕性氣體;
7、盡量滿足計算書要求的前后直管段。
|
|
|

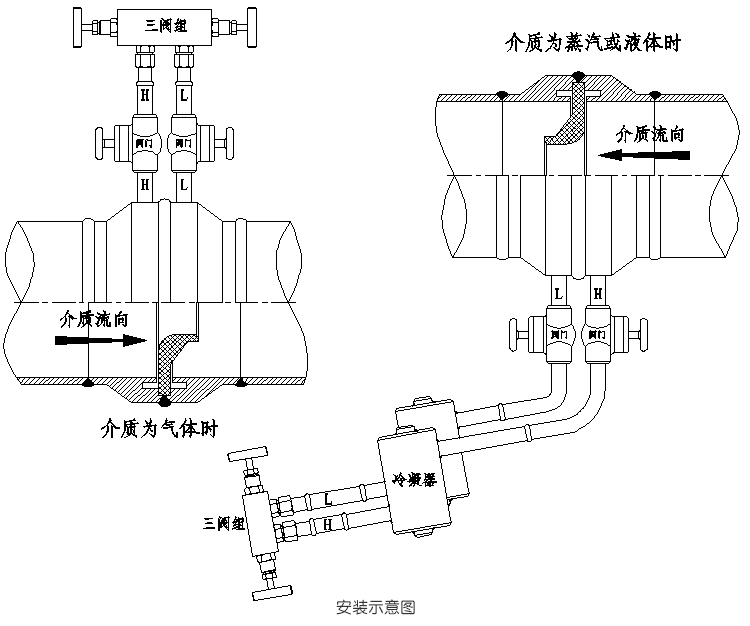

1、可水平、垂直或傾斜安裝,應保證管內充滿介質;
2、節流裝置前,后直管段應是直的,無肉眼可見彎曲,同時應是“圓的”,內壁應潔凈,無凹坑與沉淀物;
3、直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定;
4、引壓管路安裝應符合標準規定的規范。
|
|
|
故障現象 |
產生原因 |
解決方案 |
無差壓信號輸出 |
高低壓閥門未打開 |
打開高低壓閥門 |
平衡閥未旋緊 |
旋緊平衡閥 |
差壓信號輸出過小 |
差壓量程不匹配 |
調整變送器量程 |
高壓引壓管泄漏 |
查找并排除泄漏 |
差壓信號輸出過大 |
低壓引壓管堵塞 |
清理引壓管 |
差壓量程不匹配 |
調整變送器量程 |
|
|
|
自帶附件
引壓管、本體導管(鍛件)
可選附件
冷凝器、承插焊閘閥、三閥組、針型截止閥
可選相關商品
壓力變送器、溫度變送器、流量計積算儀、智能差壓變送器。
|
|
|
|
