電磁流量計

流量儀表

智能電磁流量計

發布時間:2021-03-19瀏覽次數:0

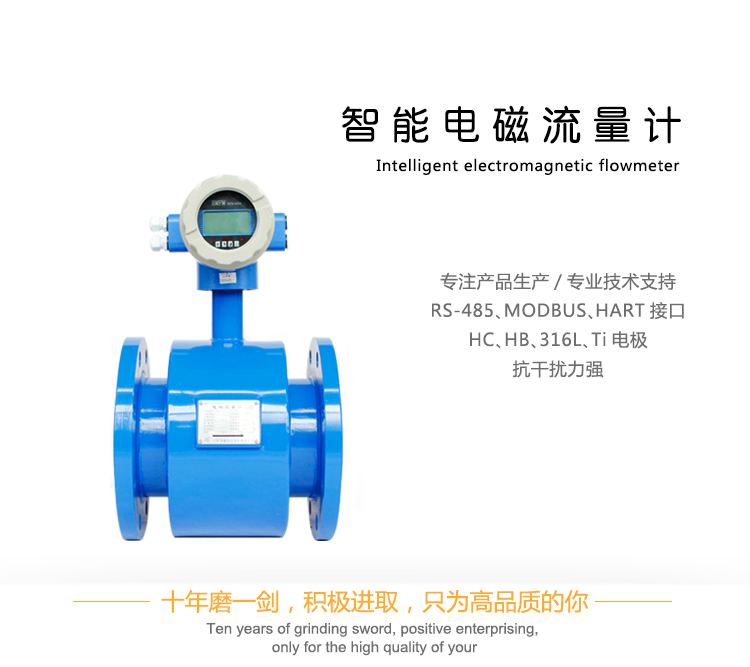

智能電磁流量計智能電磁流量計

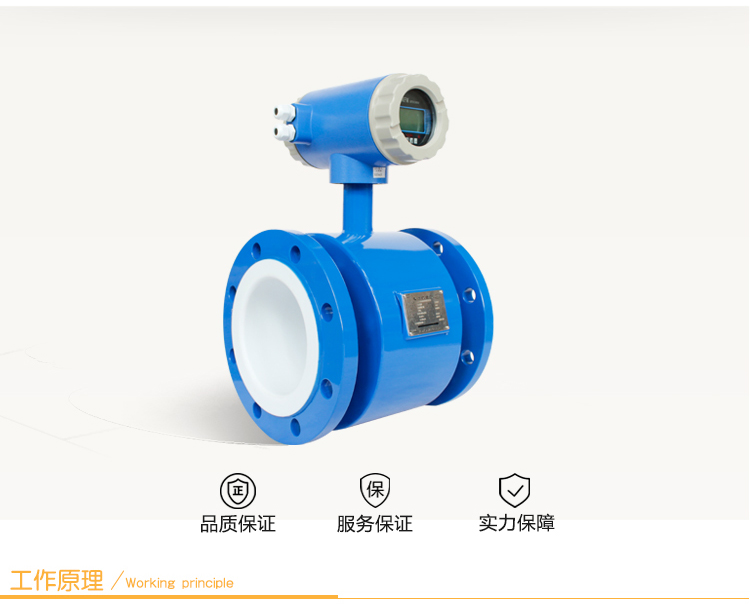

電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。 勵磁線圈由雙向方波脈沖勵磁時,將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時,如果具有一定電導率的流體流經測量管,將切割磁力線感應出電動勢E。 電動勢E正比于磁通量密度B、測量管內徑d與平均流速V的乘積,電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后,可顯示流體流量,并能輸出脈沖,摸擬電流等信號,用于流量的控制和調節。

E=KBdV

式中:

E---為電極間的信號電壓(V)

B---磁通密度(T)

d---測量管內徑

V---平均流速(m/s)


式中K,d為常數,由于勵磁電流是恒流的,故B也是常數,則由E=KBdV可知,體積流量Q與信號電壓E成正比,即流速感應的信號電壓E與體積流量Q成線性關系。因此,只要測量出E就可確定流量Q。這就足電磁流量計的基本工作原理。

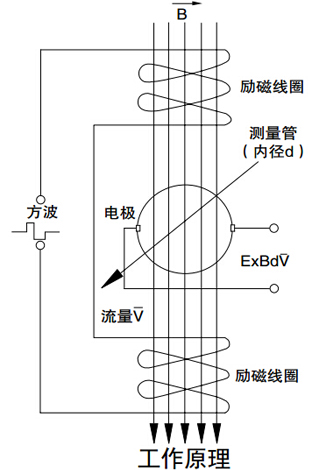

智能電磁流量計工作原理
由E=KBdV可知,被測流體介質的溫度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動(如層流或紊流)就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。對于制造廠和用戶來說,只要用普通的水實際標定后就可測量其他任何導電流體介質的體積流量,而不需作任何修正,這是電磁流量計的一突出優點,是其他任何流量計所沒有的。測量管內無活動及阻流部件,因此幾乎沒有壓力損失,并具有很高的可靠性。

智能電磁流量計產品特點

1.儀表結構簡單、可靠,無可動部件,工作壽命長
2.無截流阻流部件,不存在壓力損失和流體堵塞現象。
3.無機械慣性,響應快速,穩定性好,可應用于自動檢測、調節程控系統。
4.測量精度不受被測介質的種類及其溫度、粘度、壓力等物理量參數的影響。
5.采用聚四氟乙烯或橡膠材質襯里和HC、HB、316L、Ti等電極材料的不同組合可適應不同介質的需要。
6.全數字量處理,抗干擾能力強,測量可靠,精度高,流量測量范同可達150:l。
7.全漢字菜單操作,使用方便,操作簡單。
8.高清晰度背光LCD顯示。
9.具有雙向流量測量,雙向總量累計功能,內部具有三個積算器可分別顯示正向累積值,反向累積值及差值積算量。
10.輸出方式:電流、頻率雙向輸出功能和RS-485、MODBUS、HART接口。
11.采用SMD器件和表面安裝(SMT)技術,電路可靠性高。

智能電磁流量計技術數據

1.整機和傳感器技術數據

執行標準 JB/T9248一l999
公稱通徑 10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、 350、400、450、500、600、700、800、900、l000、l200、1400、1600、 l800
最高流速 15m/s
精確度 0.5 級、1.0 級 ( 隨口徑區分 )
流體電導率 ≥5uS/cm
環境溫度 傳感器:(-40~+80)℃,轉換器:(-l5~+50)℃
襯里材料 聚四氟乙烯、聚氯丁橡膠、聚氨脂、聚全氟乙丙烯(F46)
流體溫度 ≤120℃
電極材料 316L、哈氏合金 C、哈氏合金 B、鈦、鉭、鉑/銥合金、不銹鋼涂覆碳化鎢
法蘭材質 碳鋼、不銹鋼
外殼防護 IP65
防爆標志 ExⅡBT6 Gb

2.轉換器技術數據

電源 直流 (18~30)V
交流 (85~265)V (45~63)Hz
功率 <20W(與傳感器配套)
內部積算器 正向流量、反向流量、差值量均有總量積算器

         輸出信號

         (可編程)

電流輸出 ●輸出信號:雙向兩路,全隔離(0~l0)mA/(4~20)mA●負載電阻:(0~l0)mA,(0~1.5)KΩ;(4~20)mA時,(0~750)Ω ●基本誤差:在上述測量基本誤差基礎上加±l0μA
頻率輸出 ●正向和反向流量輸出,輸出頻率上限可在1~5000Hz內設定●帶光電隔離的晶體管集電極開路雙向輸出 ●外接電源不大于35V,導通時集電極******電流為250mA
脈沖輸出 ●正向和反向流量輸出,輸出頻率上限可達500cp/s ●脈沖寬度自動設置或20ms方波 ●帶光電隔離的晶體管集電極開路雙向輸出 ●外接電源不大于35V.導通時集電極******電流為250mA
流向指示輸出 ●可測正反方向的流體流動,并可以判斷出流體流動的方向
報警輸出 ●兩路帶光電隔離的晶體管集電極開路報警輸出●外接電源不大于35V,導通時集電極******電流為250mA●報警狀態:流體空管、勵磁斷線、流量超限


     通訊接口

RS-485、 MODBUS、 HART,具有防雷擊保護
阻尼時間 在(1~64)s
正常工作條件 環境溫度:(-10~60)℃、相對濕度:5%~90%

3.流量測量范圍

口徑 (mm) 測量范圍 (m 3 /h) 口徑 (mm) 測量范圍 (m 3 /h) 口徑 (mm) 測量范圍 (m 3 /h)
DN10 0.14 ~ 1.4 DN125 22.08 ~ 441.56 DN700 692.37 ~ 13847.40
DN15 0.32 ~ 6.36 DN150 31.79 ~ 635.85 DN800 904.32 ~ 18086.40
DN20 0.57 ~ 11.30 DN200 56.52 ~ 1130.4 DN900 1144.53 ~ 22890.60
DN25 0.88 ~ 17.66 DN250 88.31 ~ 1766.25 DN1000 1413.00 ~ 28260.00
DN32 1.45 ~ 28.94 DN300 127.17 ~ 2543.40 DN1200 2034.72 ~ 40694.40
DN40 2.26 ~ 45.22 DN350 173.09 ~ 3461.85 DN1400 2769.48 ~ 55389.60
DN50 3.53 ~ 70.65 DN400 226.08 ~ 4521.60 DN1600 3617.28 ~ 72345.60
DN65 5.97 ~ 119.40 DN450 286.31 ~ 5722.65 DN1800 4578.12 ~ 91562.40
DN80 9.04 ~ 180.86 DN500 353.25 ~ 7065.00
DN100 14.13 ~ 282.6 DN600 508.68 ~ 10173.6
智能電磁流量計產品外形尺寸

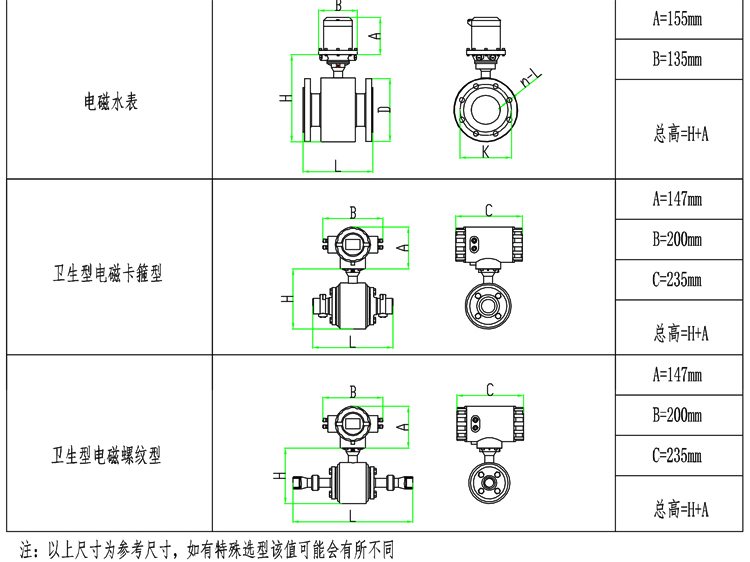

智能電磁流量計外形尺寸智能電磁流量計外形尺寸

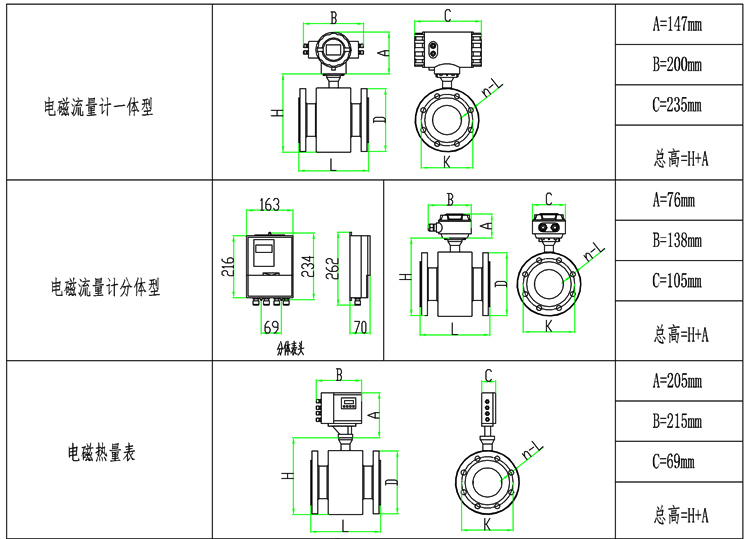

電磁流量計外形及安裝尺寸(法蘭標準:GB/T9119)
公黎通徑 DN 壓力等級 法蘭外徑 D 螺栓孔中心圓直徑K 螺栓孔 n-L 總長 L 高度 H
10 PN40 90 60 4-φ14 200 190
15 PN40 95 65 4-φ14 200 190
20 PN40 105 75 4-φ14 200 190
25 PN40 110 85 4-φ14 200 200
32 PN40 140 100 4-φ18 200 205
40 PN40 150 110 4-φ18 200 215
50 PN40 165 125 4-φ18 200 220
65 PN16 185 145 4-φ18 200 240
80 PN16 200 160 4-φ18 200 255
100 PN16 220 180 4-φ18 250 270
125 PN16 250 210 4-φ18 250 300
150 PN16 285 240 8-φ22 300 330
200 PN16 340 295 12-φ24 350 390
250 PN16 405 355 12-φ26 450 450
300 PN16 460 410 12-φ28 500 500
350 PN16 520 470 16-φ30 550 520
400 PN16 580 525 16-φ32 600 635
450 PN10 615 565 20-φ26 600 685
500 PN10 670 620 20-φ26 600 750
600 PN10 780 725 20-φ30 600 830
700 PN6 860 810 24-φ26 700 890
800 PN6 975 920 24-φ30 800 1095
900 PN6 1075 1020 24-φ30 900 1195
1000 PN6 1175 1120 28-φ30 1000 1295
1200 PN6 1405 1340 32-φ33 1200 1395
1400 PN6 1630 1560 36-φ36 1400 1595
1600 PN6 1830 1760 40-φ36 1600 1700
1800 PN6 2045 1970 44-φ39 1800 1930

1. 上表所有數據僅基于標準型傳感器 2. 其他未列出的壓力等級,尺寸可能會不同 3. 對于口徑較小的傳感器,表頭的尺寸可能大于傳感器

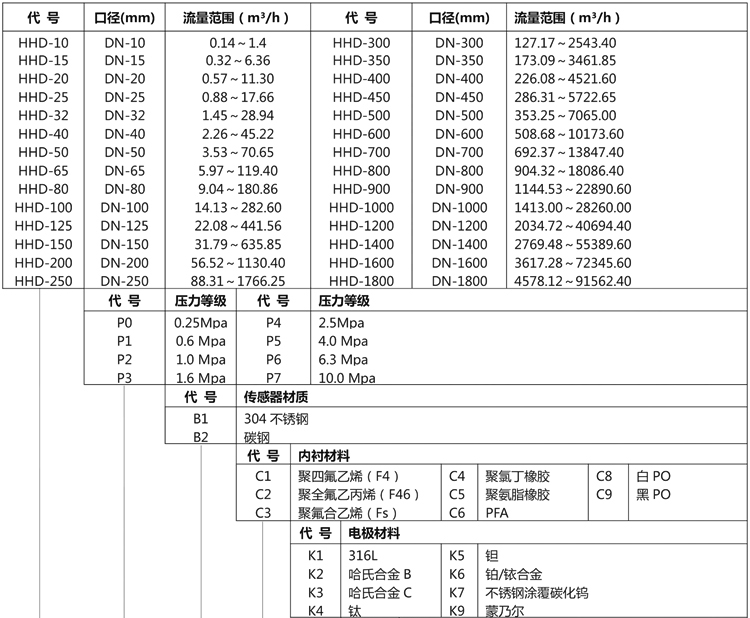

智能電磁流量計產品選型

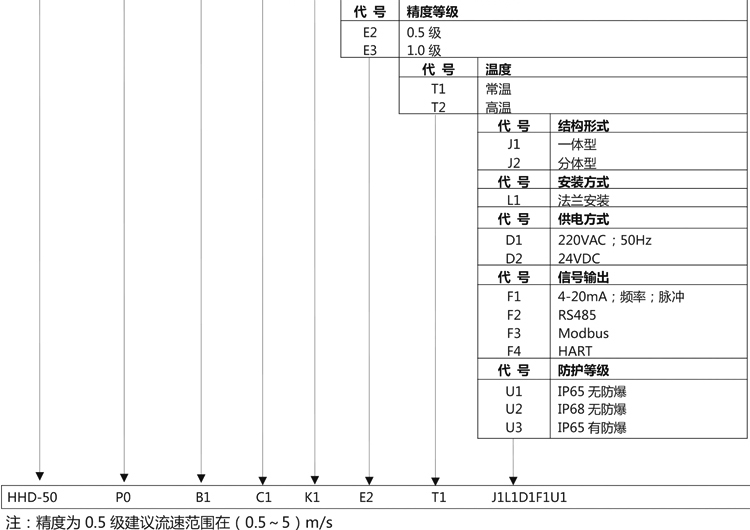

智能電磁流量計產品選型智能電磁流量計產品選型
智能電磁流量計接線指南

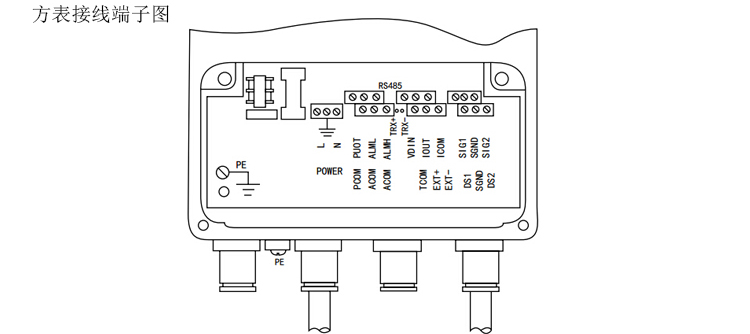

智能電磁流量計方表接線端子圖

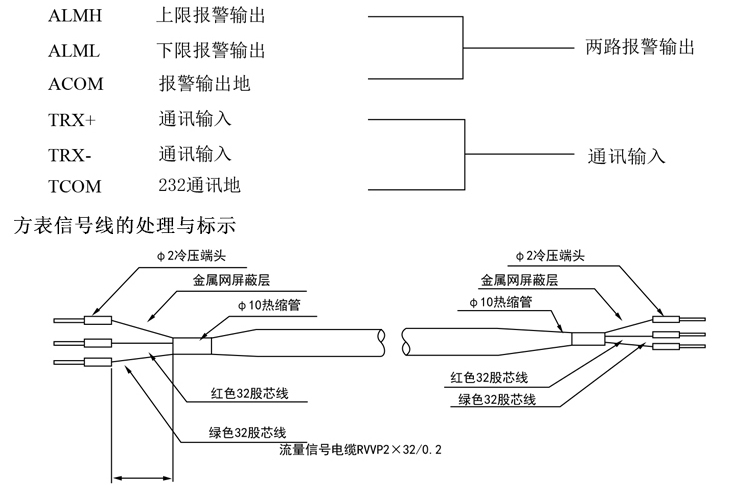

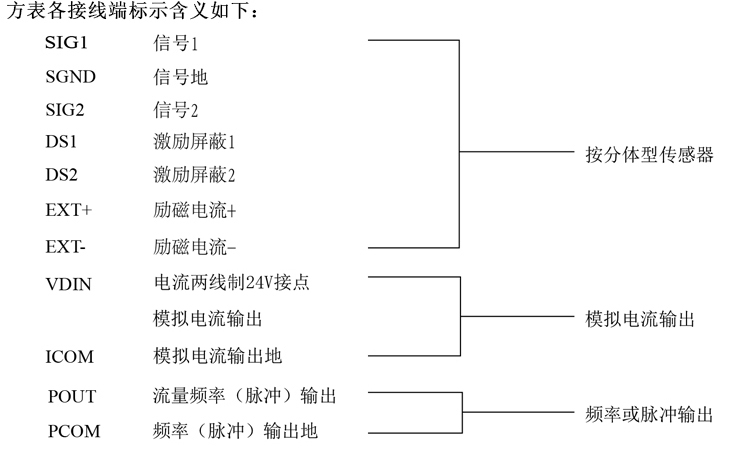

智能電磁流量計方表各接線端標示含義智能電磁流量計/11-11智能電磁流量計方表各接線端標示含義

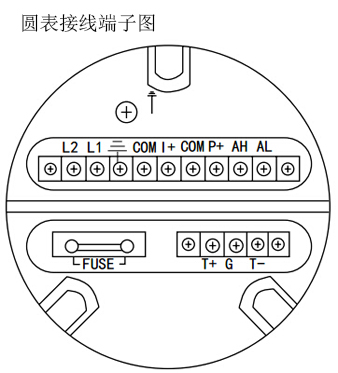

智能電磁流量計圓表接線端子圖

圓表各接線端子標示含義如下:

I+: 流量電流輸出
COM: 電流輸出地
P+: 雙向流量頻率(脈沖)輸出
COM: 頻率(脈沖)輸出地
AL: 下限報警輸出
AH: 上限報警輸出
COM: 報警輸出地
FUSE: 輸入電源保險絲
T+: 通訊輸入
T-: 通訊輸入
G: RS232通訊地
L1: 220V(24V)電源輸入
L2: 220V(24V)電源輸入
智能電磁流量計安裝與使用

1、對外部環境的要求: a.流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所,若必須安 裝時須有隔熱、通風的措施。 b.流量計******安裝在室內,若必須安裝于室外,應避免雨水淋澆,積水受淹 及太陽曝曬,須有防潮和防曬措施。 c.流量計應避免安裝在含有腐蝕性氣體的環境中,必須安裝時,須有通風措 施。 d.為了安裝、維護、保養方便,在流量計周圍需有充裕的安裝空間。 e.流量計安裝場所應避免有強磁場及強振動源,如管道振動大,在流量計兩 邊應有固定管道的支座。

2、對直管段的要求:為了改善渦流與流場畸變的影響,流量計安裝的前、后直管段長度有一定要 求,否則會影響測量精度(也可安裝整流器,盡量避免在靠近調節閥和半開閥門之 后安裝)。 智能電磁流量計安裝與使用

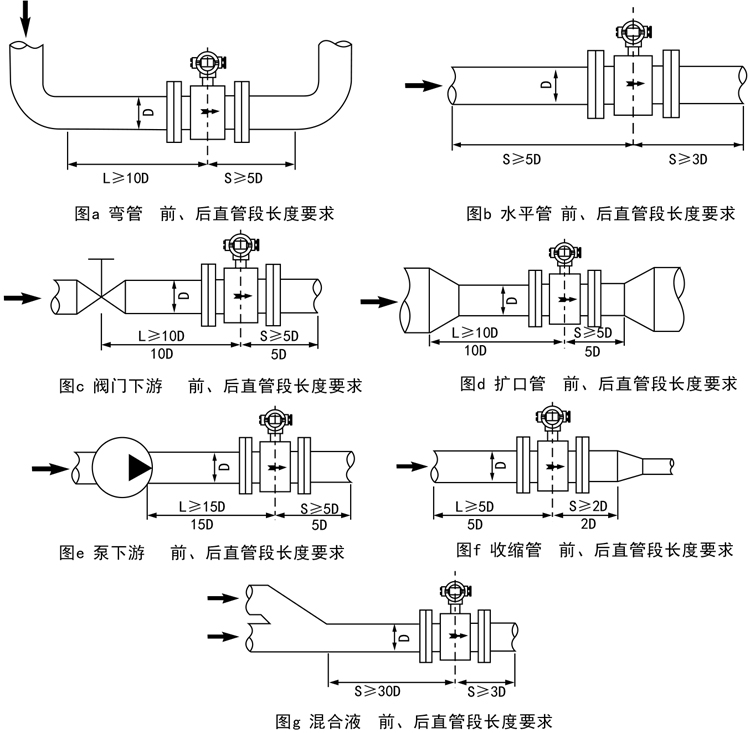

管道安裝類型 安裝示意圖 標準管道式
前直管道L 后直管道S
彎管 圖a 10D 5D
水平管 圖b 5D 3D
閥門下游 圖c 10D 5D
擴口管 圖d 10D 5D
泵下游 圖e 15D 2D
收縮管 圖f 5D 2D
混合液 圖g 30D 3D

3、對工藝管的要求: 流量計對安裝點的上、下游工藝管有一定的要求,否則影響測量精度。 a 、 上 、 下 游 工 藝 管 的 內 徑 與 傳 感 器 的 內 徑 相 同 , 并 應 滿 足 : 0.98DN≤D≤1.05DN(式中DN:傳感器內徑,D:工藝管內徑) b、工藝管與傳感器必須同心,同軸偏差應不大于0.05DN

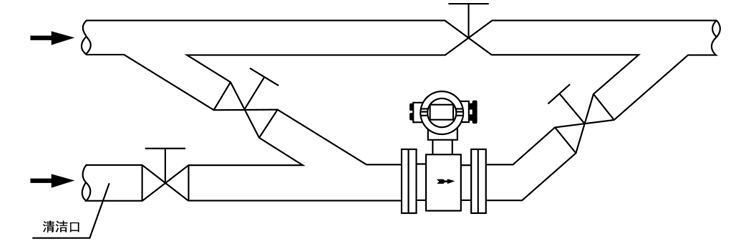

4、旁通管的要求:為了方便檢修流量計,******為流量安裝旁通管,另外,對重污染流體及流量 計需清洗而流體不能停止的,必須安裝旁通管。 智能電磁流量計安裝與使用

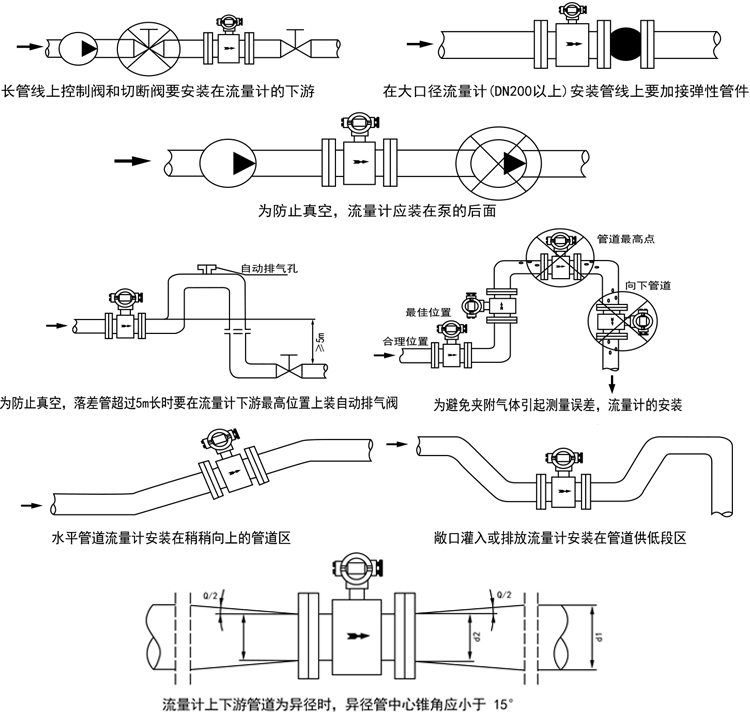

5、流量計在管線上的安裝要求:智能電磁流量計安裝與使用

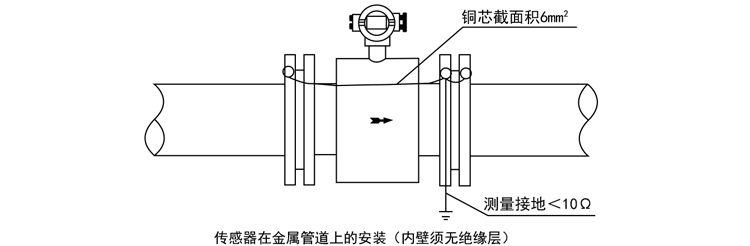

6、傳感器的接地:為了使儀表可靠的工作,提高測量精度,不受外界寄生電勢的干擾,傳感器 應有良好的單獨接地線,接地電阻<10Ω。在連接傳感器的管道內若涂有絕緣層或 是非金屬管道時,傳感器兩側還應加裝接地環或內置接地電極。 a、在金屬管道上的接地方式:金屬管道內避沒有絕緣層,按下圖接地。 智能電磁流量計傳感器在金屬管道上的安裝

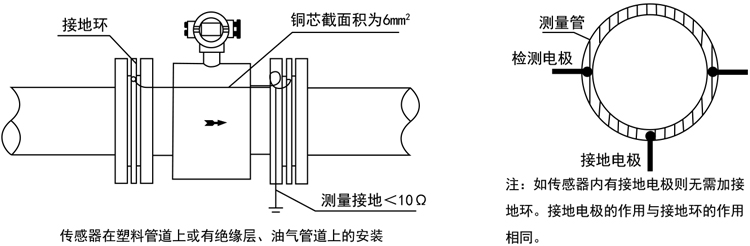

b、在塑料管道上或有絕緣層、油漆管道上的接地方式:傳感器上的兩端面應 加裝接地環或內置接地電極,使管內流動的被測介質與大地短接,具有零電位。否 則,電磁流量計無法正常工作。智能電磁流量計傳感器在塑料管道上或有絕緣層、油氣管道上的安裝
